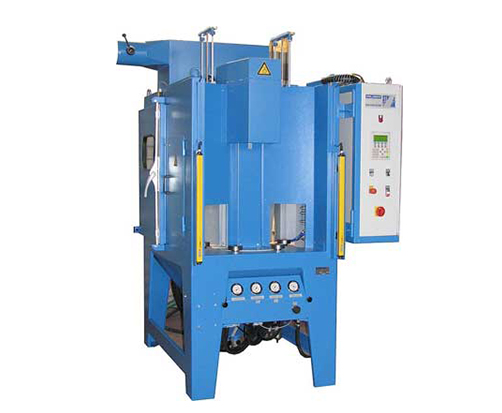

转盘喷砂机
1、大转台间歇回转,小转台自转:
2、可根据工件的外型情况,调整每支喷枪的位置:
3、喷枪可摆动也可定点喷砂,喷枪摆动速度及小转台自转均可变频调速:
4、除下列的产品外,另可根据客户需求量身订制各类自动化喷砂设备及喷砂生产线:
适用范围:
在小家电行业广泛使用,适用于盘类、圆柱类、方形工件的内外表面喷砂批量生产,特别适用于以下产品的大批量生产,玻璃灯罩、不粘锅、电炒锅、电饭煲、电水壶、豆浆机、发热盘、手电筒、烤盘、不锈钢洗手盆、通讯器材等工件。
高配置型:
此类设备我们还可以为尊贵客户提供较高标准的配置,
1、电气元件选用知名进口品牌(如SMC欧姆龙三菱等);
2、增加各类安全配置,如(安全光幕、除尘防爆、阻燃配置:
3、滤芯采用“唐纳森”品牌;
4、大转盘定位可选配定位精准的凸轮分割器;
5、可满足其它各类要求。
间隙转盘、连续转盘式喷砂机系列参数配置表
型 号 | ZC-ZP011ZX-A4间隙转盘喷砂机 | ZC-ZP123ZX-A8连续转盘喷砂机 | ZC-ZP125QL-A6间隙转盘喷砂机 | ZC-ZP136QL-A8连续转盘喷砂机 | ZC-ZP169QL-A12间隙转盘喷砂机 | ZC-ZP1922JX-A12间隙转盘喷砂机 |
机台尺寸W×D×H(mm) | 2750*1250*2150 | 2950*1300*2300 | 1500*3500*3200 | 1850*3600*3500 | 2000*3900*3500 | 2200*4000*3500 |
除尘箱尺寸 | 500*800*2150 | 1000*1000*2150 | 1200*1200*2200 | 1200*1200*2200 | 1200*1200*2200 | 1200*1200*2200 |
最大工件尺寸 | ∮300×150 | ∮150×150 | ∮300×300 | ∮180×180 | ∮200×400 | ∮300×400 |
操作高度(mm) | 1050±30 | 980±30 | 990±30 | 980±30 | 1000±30 | 1050±30 |
自转速度(r/min) | 5-50变频调速 | 5-30变频调速 | 5-30变频调速 | 5-30变频调速 | 5-30变频调速 | 5-30变频调速 |
加工效率 | 根据不同材质和工艺要求决定 | 根据不同材质和工艺要求决定 | 根据不同材质和工艺要求决定 | 根据不同材质和工艺要求决定 | 根据不同材质和工艺要求决定 | 根据不同材质和工艺要求决定 |
喷枪数量 | 4 | 8 | 6 | 8 | 12 | 12 |
工位数 | 1-1 | 16 | 2×2-2×2 | 20 | 4×4-4×4 | 26 |
粉尘排放 | ﹤15mg/m3 | ﹤15mg/m3 | ﹤15mg/m3 | ﹤15mg/m3 | ﹤15mg/m3 | ﹤15mg/m3 |
磨料容量 | 30-80L | 50-100L | 50L | 50L | 75L | 75L |
除尘风机 | 0.75 KW | 0.75 KW×2 | 5.5 KW | 5.5 KW | 7.5 KW | 7.5 KW |
分离器风量 | 自吸式 | 自吸式 | 8.5 m3 /min | 10 m3 /min | 12 m3 /min | 12 m3 /min |
氣源压力 kg/㎝2 | 2-7bar | 2-7bar | 2-7bar | 2-7bar | 2-7bar | 2-7bar |
耗气量(m3/min) | 4-6 | 8-10 | 6-8 | 8-10 | 12-14 | 12-14 |
电源(V)/功率 | 380/50Hz三相五线制 | 380/50Hz三相五线制 | 380/50Hz三相五线制 | 380/50Hz三相五线制 | 380/50Hz三相五线制 | 380/50Hz三相五线制 |
总功率(KW) | 2.5 KW | 3.5 KW | 7 KW | 8 KW | 10 KW | 10 KW |
工作温度范围 | -10℃-45℃ | -10℃-45℃ | -10℃-45℃ | -10℃-45℃ | -10℃-45℃ | -10℃-45℃ |
整机嗓音 | ﹤80db | ﹤80db | ﹤85db | ﹤85db | ﹤85db | ﹤85db |
机器重量(KG) | 1850 | 1950 | 2350 | 2750 | 3200 | 3500 |
